ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЧЕСКОЙ СБОРКИ КРЕПЕЖА

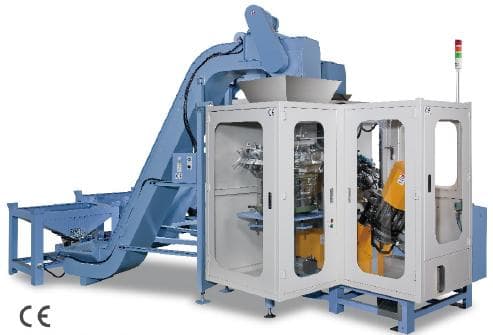

АВТОМАТ ДЛЯ СБОРКИ ТЕРМОШАЙБЫ ДЛЯ КРЕПЛЕНИЯ ПОЛИКАРБОНАТА С ДЛИННЫМ ВИНТОМ

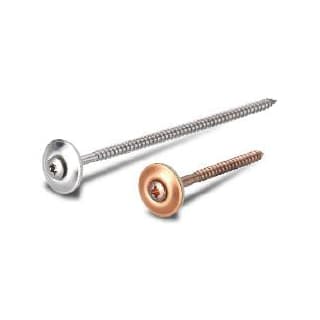

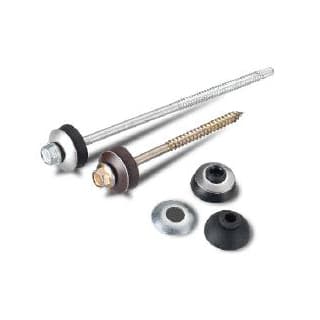

Данное сборочное оборудование предназначено для автоматической сборки шайбы типа BAZ с длинным винтом. Шайба типа BAZ это термошайба зонтичная для крепления профилированного поликарбоната с уплотнителем. Такие шайбы предотвращают подтекание воды от дождя и снега внутрь конструкции, способствует аккуратному креплению саморезов без повреждения поверхности самого материала. Металлическая шайба такой термошайбы обычно из выполнена из оцинкованной стали, а чашеобразная резиновая прокладка из EPDM резины.
На этом сборочном автомате можно собирать по 2 детали (металлические + чашеобразные шайбы) либо по 3 детали (металлические + чашеобразные шайбы + длинные винты).
Высокоскоростная сборка с функцией автоматической сортировки требует минимум рабочей силы и пространства, делает производство крепежа более эффективным и улучшает качество выпускаемой продукции. Сборочный автомат идеально подходит для крупносерийного и массового производства крепежа.
Особенности сборочного оборудования
- Гибкость использования - сборочный станок может собирать по 2 детали (металлические шайбы + чашеобразные резиновые шайбы) либо по 3 детали (металлические шайбы + чашеобразные резиновые шайбы + длинные винты).
- Надёжность оборудования - сборочный автомат оснащен ограничителем крутящего момента, который может эффективно защитить двигатель станка от выхода из строя из-за перегрузки.
- Безопасность эксплуатации - оборудование оснащается защитным кожухом для снижения шума машины и защиты оператора.
- Высокое качество сборки - автомат контролируется программой от стадии подачи заготовок до сборки продукции. Сортировочное устройство отделяет плохо собранные комплекты от исправной сборки.
- Эффективность производства – высокая скорость работы оборудования, эффективно снижающая затраты на сборку.
Спецификация сборочного оборудования
| Модель | RM01-150 | RJ03-150 |
|---|---|---|
| Внешний диаметр винта / калибр, мм | 6.3 / #14 | 5.2 / #14 - 6.3 / #14 |
| Длина винта, мм | 40 - 150 | |
| Внешний диаметр резиновой прокладки, мм | 25 | 15.3 - 25 |
| Внешний диаметр металлической шайбы, мм | 24 | 19 - 24 |
| Производительность, шт/мин | 130 - 150 | 60 - 120 |
| Двигатель | 1/2 л.с. × 2 | 1/4 л.с. |
| Потребляемая мощность | 6.8 кВА | 4.4 кВА |
| Сжатый воздух | 6 кг | |
| Габариты сборочного оборудования (Д × Ш × В), мм | 2760 × 1930 × 2161 | 2200 × 1550 × 1800 |
| Вес сборочного оборудования с защитным кожухом, кг | 2745 | 1720 |
| Габариты вертикального конвейера (Д × Ш × В), мм | 2965 × 538 × 2830 | |
| Вес вертикального конвейера, кг | 650 | |
| Размер загрузочного бункера (Д × Ш × В), мм | 970 × 1040 × 860 | |
| Вес загрузочного бункера, кг | 200 | |

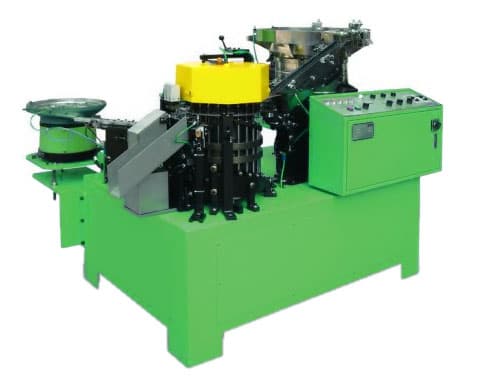

АВТОМАТ ДЛЯ СБОРКИ ШАЙБЫ M / BAZ С РЕЗИНОВОЙ ПРОКЛАДКОЙ И ШУРУПОМ / САМОРЕЗОМ / ВИНТОВЫМ ГВОЗДЕМ

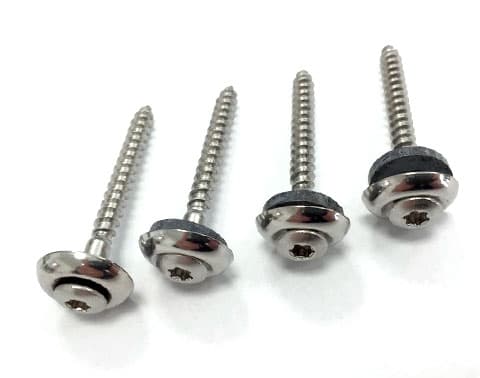

Автомат применяется для сборки шайб тип "М" (обычные плоские) или шайб типа "BAZ" (термошайбы для поликарбоната) и резиновых прокладок с шурупом, саморезом, винтовым гвоздем.
Это высокоэффективное автоматическое сборочное оборудование предназначеное для использования при серийном и массовом производстве крепежа.
Один сборочный автомат может собирать изделия разного размера и подходит для обычных и двухкомпонентных шайб, обеспечивает высокоскоростную сборку и оснащен автоматическим сортировочным оборудованием для выявления некондиции при сборке, требует минимум рабочего пространства и персонала.
Сборочный автомат сопрягается с системой подсчета и автоматической упаковки продукции в гофрокартонную тару и пластиковые контейнеры. Таким образом, интегрируется: хранение заготовок −> подача −> сборка −> сортировка −> подсчет −> упаковка готовой продукции, и все это за один раз, что эффективно снижает затраты времени на производство крепежа.
Особенности оборудования для сборки шайбы с прокладкой и шурупом, саморезом, гвоздём
- Возможность одновременной сборки по 2 или 3 детали, сборка обычных и двухкомпонентных шайб.
- Сборочное оборудование оснащено датчиками безопасности для защиты оператора и машины от повреждений.
- Узлы подачи и сборки оснащены датчиками, которые автоматически останавливают оборудование, когда заканчиваются заготовки.
Спецификация сборочного оборудования
| Модель | RJ01-75 | RJ04-90 |
|---|---|---|
| Внешний диаметр винта / калибр, мм | 4.5 / #9 | 3.6 M5 |
| Длина винта, мм | 25 - 75 | 25 - 90 |
| Внешний диаметр резиновой прокладки, мм | 15-20-25 | 20.1 |
| Внешний диаметр металлической шайбы, мм | 13-18-23 | |
| Производительность, шт/мин | 150 - 200 | 150 - 250 |
| Двигатель | 1/4 л.с. | |
| Сжатый воздух | 6 кг | |
| Габариты сборочного оборудования (Д × Ш × В), мм | 1800 × 1550 × 1500 | 2200 × 1550 × 1800 |
| Вес сборочного оборудования с защитным кожухом, кг | 1225 | 1720 |
| Возможности сборки | из 2 либо 3 деталей, двойные шайбы | из 2 деталей, гвозди кровельные с зонтичной головкой |
Видео работы сборочного оборудования для шайбы

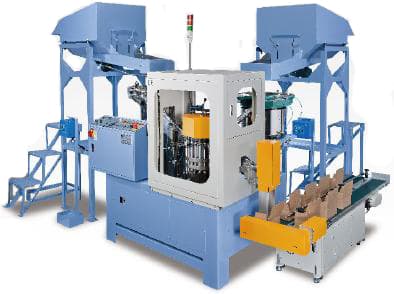

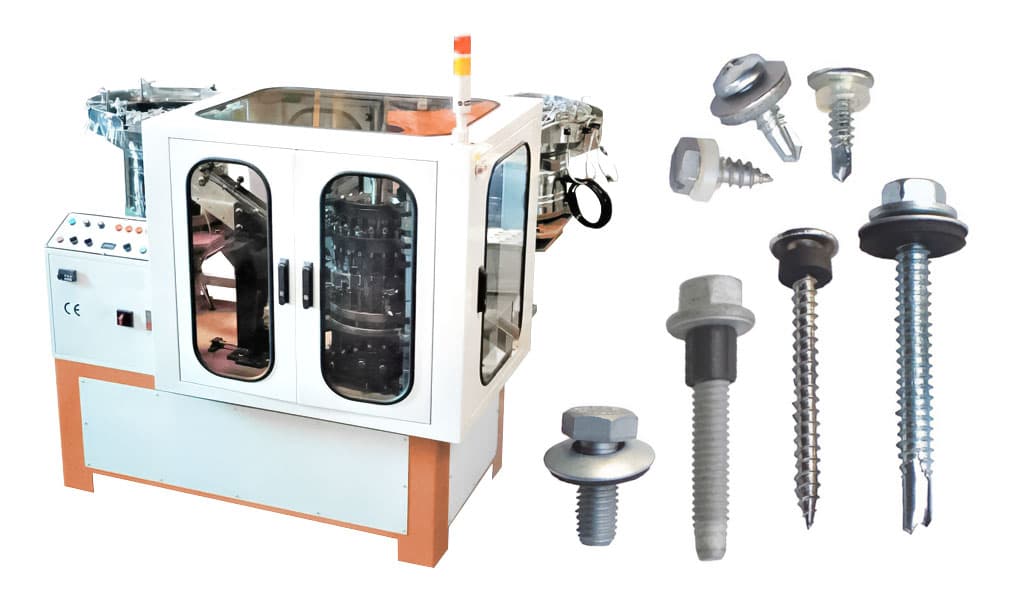

АВТОМАТ ДЛЯ СБОРКИ САМОСВЕРЛЯЩИХ И САМОНАРЕЗАЮЩИХ ВИНТОВ С ШАЙБОЙ

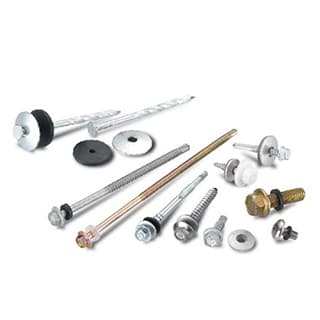

Экономичное решение для сборки шайбы, прокладки с шурупом в автоматическом режиме. Высокая скорость сборки с автоматической функцией сортировки, высокой производительностью и качеством, с минимальным пространством под оборудование и необходимостью применения рабочей силы. Автомат сопряжен с системой автоматической упаковки продукции в гофрокартонную тару и пластиковые контейнеры.
Особенности сборочного оборудования:
- Быстрая перенастройка сборочного оборудования на другой размер самореза или шайбы.
- Непрерывный процесс сборки.
- Управление темпом сборки при помощи частотного инвертора.
- Сортирующее устройство для отбраковки несобранных саморезов или шайб.
- Сборочное оборудование простое в использовании и в устранении неисправностей.
- Работа под управлением ПЛК.
- Один оператор может управлять несколькими сборочными автоматами.
- Сборочное оборудование оснащено целым рядом датчиков для безопасности оператора и защиты оборудования от повреждений.
- При отсутствии саморезов или шайб в питающих вибробункерах сборочный автомат остановится автоматически. После полной загрузки машина запускается автоматически.
Технические характеристики сборочного автомата
| Модель | RG-85 | RG-125 | RG-250 |
|---|---|---|---|
| Диаметр шурупа | 4.8 / 5.0 / 6.3 мм | ||
| Длина шурупа | 16 - 85 мм | 16 - 125 мм | 55 - 250 мм |
| Материал шайбы | шайба из атмосферостойкого каучука EPDM / ПВХ-шайба / металлическая шайба с уплотнительной резиной либо EPDM | ||
| Производительность | 350 - 600 шт/мин | 250 - 450 шт/мин | 250 - 450 шт/мин |
| Размеры оборудования | 1900(Д) × 1570(Ш) × 1570(В) мм | ||
| Вес нетто | 1200 кг | 1400 кг | 1700 кг |
| Мощность двигателя | 1/2 л.с. | ||
Видео работы автомата для сборки самореза с EPDM шайбой

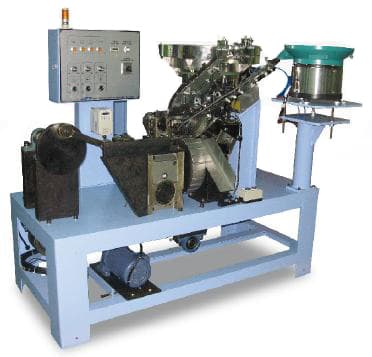

АВТОМАТ ДЛЯ СБОРКИ САМОРЕЗА, ШУРУПА С ШАЙБОЙ
Спецификация сборочного автомата
| Модель | RG-5 | RG5-S |
|---|---|---|
| Тип шурупа (самореза) | #8 - #14 | |
| Длина шурупа (самореза) | 1/2"(12 мм) - 5"(125 мм) | |
| Размер шайбы | PVC10, PVC11 | PVC10, PVC11, D12, D14, D16, D19, D22, D25 |
| Напряжение | 220В×3 фазы / 380В×3 фазы | |
| Контроллёр | ЧПУ DC24 Вт + инвертор | |
| Двигатель | 3-х фазный мощностью 1/4 л.с. | |
| Вибротранспортёр для шурупов | Ø750 | |
| Вибротранспортёр для шайб | Ø400 | Ø500 |
| Темп сборки | 80 - 600 шт/мин | |
| Вес оборудования | ~ 1080 кг | ~1149 кг |
