МНОГООСЕВЫЕ ПРУЖИНОНАВИВОЧНЫЕ СТАНКИ С ЧПУ
2-ОСЕВОЙ ПРУЖИНОНАВИВОЧНЫЙ СТАНОК С ЧПУ RK-208
Особенности оборудования
- ось кулачка приводит в движение кулачок для контроля внешнего диаметра, шага, резки и формовки пружины;
Технические параметры пружинонавивочного станка серии RK-208 с размотчиком проволоки
| RK-208 |
| Количество осей | 2 (ось подачи проволоки и ось кулачка) |
|---|
| Диаметр проволоки | Ø0.15 ~ Ø0.8 мм (углеродистая) |
|---|
| Максимальный внешний диаметр | Ø20 мм |
|---|
| Длина подачи проволоки | неограниченная |
|---|
| Вращение | налево или направо |
|---|
| Количество роликов подачи проволоки | 1 пара |
|---|
| Максимальная скорость подачи проволоки | 100 м/мин |
|---|
| Мощность серводвигателя подачи проволоки | 1 кВт |
|---|
| Мощность серводвигателя кулачка |
|---|
| Вес оборудования | 290 кг |
|---|
| Напряжение | 3ф 380В 50Гц |
|---|
| Габариты оборудования (Д × Ш × В) | 980 × 900 × 1450 мм |
|---|
| РАЗМОТЧИК ПРОВОЛОКИ RB-70 |
| | RB-300 |
|---|
| Диаметр подающего лотка | 650 мм |
|---|
| Максимальный вес бунта проволоки | 70 кг |
|---|
| Максимальная скорость вращения | 110 м/мин |
|---|
| Мощность двигателя | 0.25 кВт |
|---|
| Вес нетто | 100 кг |
|---|
| Напряжение питания | Однофазное 220В 50Гц |
|---|
| Габариты оборудования (Д × Ш × В) | 1150 × 900 × 1180 мм |
|---|
Видео работы пружинонавивочного станка серии RK
Смотреть на YouTube: "SSQ5y3ulqi4"
3Х-ОСЕВЫЕ ПРУЖИНОНАВИВОЧНЫЕ СТАНКИ С ЧПУ
3х-осевые пружинонавивочные станки серии RK - это простая и прочная конструкция, оснащенная высокопроизводительным управляющим блоком ЧПУ тайваньского производства и японскими сервоприводами производства SANYO. Станки серии RK позволяют производить пружины сжатия с шагом и без, конусными или прямыми концами, цилиндрической и бочкообразной формы. Для некоторых моделей линейки предусмотрена возможность комплектации оснасткой под работу с проволокой квадратного и прямоугольного сечения.
Особенности оборудования
- Оси станка могут работать как синхронно, так и независимо друг от друга в зависимости от программы.
- Компьютерный интерфейс управления оборудованием доступен на китайском и английском языках.
- Оборудование для навивки пружин имеет право- и левостороннее намоточное лезвие.
- Данное пружинонавивочное оборудование позволяет изготавливать отладочные образцы в ручном режиме.
Технические параметры пружинонавивочных станков серии RK-3XX

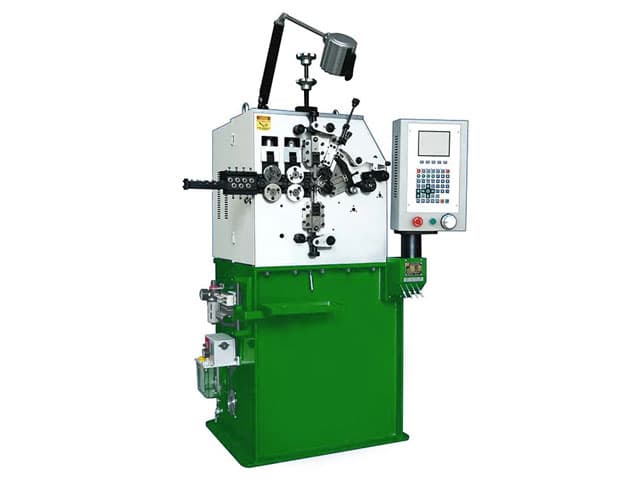

| Модель | RK-312A/B | RK-316 | RK-335 |
|---|
| Количество осей | 3 |
|---|
| Диаметр проволоки | Ø0.2 ~ Ø1.2 мм | Ø0.3 ~ Ø1.6 мм | Ø1.5 ~ Ø3.5 мм |
|---|
| Максимальный внешний диаметр | Ø30 мм | Ø50 мм |
|---|
| Максимальная скорость подачи проволоки | 100 м/мин |
|---|
| Диапазон значений команды подачи проволоки | ±0.01 ~ ±9999.99 мм |
|---|
| Диапазон значений команды контроля кулачка | ±0.1° ~ ±359.9° |
|---|
| Мощность серводвигателя подачи проволоки | 1.5 кВт | 5.5 кВт |
|---|
| Мощность серводвигателя кулачка | 3.8 кВт |
|---|
| Мощность серводвигателя контроля шага | 0.4 кВт | 1.0 кВт |
|---|
| Вес оборудования | 400 кг | 450 кг | 1060 кг |
|---|
| Напряжение питания | 3ф 380В 50Гц |
|---|
| Габариты оборудования (Д × Ш × В) | 950 × 600 × 1520 мм | 1000 × 620 × 1600 мм | 1280 × 810 × 1850 мм |
|---|
| РАЗМОТЧИК ПРОВОЛОКИ |
| | RB-150 | RB-300 |
|---|
| Диаметр подающего лотка | 800 мм | 1100 мм |
|---|
| Максимальный вес бунта проволоки | 150 кг | 300 кг |
|---|
| Максимальная скорость вращения | 120 м/мин | 100 м/мин |
|---|
| Мощность двигателя | 0.25 кВт | 1.1 кВт |
|---|
| Вес нетто | 120 кг | 280 кг |
|---|
| Напряжение питания | Однофазное 220В 50Гц |
|---|
| Габариты оборудования (Д × Ш × В) | 750 × 880 × 1000 мм | 780 × 1180 × 1250 мм |
|---|
5-ОСЕВЫЕ ПРУЖИНОНАВИВОЧНЫЕ СТАНКИ С ЧПУ
Основные характеристики многоосевого пружинонавивочного станка с ЧПУ
- Многоосевой пружинонавивочный станок с ЧПУ управляется по пяти осям: ось подачи проволоки, ось кулачка, ось верхнего лезвия, ось нижнего лезвия, ось тангажа.
- Оси станка могут работать как синхронно, так и независимо друг от друга в зависимости от выстроенной программы.
- Компьютерный интерфейс управления оборудованием доступен на китайском и английском языках.
- Машина для навивания пружин оснащена право- или левосторонним заводным лезвием.
- Резак может выполнять прямую резку, резку с поворотом и резку с помощью качания.
- Компьютер имеет функцию автоматического программирования.
Технические параметры пружинонавивочного станка
| Модель | RK-590 | RK-5120-5 | RK-5120-4 |
|---|
| Количество осей | 5 осей (подача проволоки, пиноль, кулачки, верхний и нижний ножи) |
|---|
| Диаметр проволоки (мм) | Ø3 - Ø9 | Ø6 - Ø12 |
|---|
| Макс. внешний диаметр (мм) | Ø120 | Ø150 |
|---|
| Длина подачи проволоки | Без ограничений |
|---|
| Скорость подачи проволоки (м/мин) | 80 м/мин | 58 м/мин |
|---|
| Вращение | налево или направо |
|---|
| Тип формировки | Двойная точка |
|---|
| Количество роликов подачи проволоки | 4 пары | 5 пар | 4 пары |
|---|
| Мощность привода кулачков (кВт) | 7 | 11 |
|---|
| Мощность привода вращения пиноли (кВт) | 3.8 | 4.5 |
|---|
| Мощность привода подачи (кВт) | 30 |
|---|
| Мощность привода верхнего ножа (кВт) | 11 | 15 |
|---|
| Мощность привода нижнего ножа (кВт) | 11 | 15 |
|---|
| Габариты оборудования (Д × Ш × В) | 2100 × 1800 × 2200 | 3700 × 2200 × 2500 |
|---|
| Вес оборудования (кг) | 7100 | 13500 | 12500 |
|---|
| Напряжение питания | Трехфазное 380В 50Гц |
|---|
| РАЗМОТЧИК ПРОВОЛОКИ RB-1000 |
| Диаметр подающего лотка (мм): | 2200 |
|---|
| Максимальный. вес бунта (кг) | 1000 |
|---|
| Максимальная. скорость вращения (м/мин) | 20 |
|---|
| Мощность двигателя (кВт) | 2.2 |
|---|
| Вес (нетто) (кг) | 1220 |
|---|
| Напряжение питания | Однофазное 220В 50Гц |
|---|
| Габариты оборудования (Д × Ш × В) | 2270 × 2270 × 1080 |
|---|
Смотреть на YouTube: "Изготовление пружин подвески на пружинонавивочном станке с ЧПУ"
10-ОСЕВОЙ БЕСКУЛАЧКОВЫЙ ПРУЖИНОНАВИВОЧНЫЙ СТАНОК С ЧПУ
Функции и особенности бескулачкового станка холодной навивки пружин
- Оснащен сервоприводами, регулирующими вращение кулачкового вала, подачу проволоки, вращение пиноли и ось завальцовки.
- Пиноль может вращаться как по часовой стрелке, так и против.
- Конструкция ползуна имеет линейный направляющий рельс, модульную конструкцию и свободную регулировку изогнутой канавки.
- Точка подвеса и гидравлическая резка могут быть опционально настроены на ползуне.
- Компьютерный интерфейс очень прост в эксплуатации, доступен на китайском и английском языках.
- Оборудование для навивания пружин подходит для производства пружин специальной формы, пружин кручения, пружин растяжения, канцелярских товаров и т. д.
Технические параметры оборудования
| Модель | RG-1025-CNC | RG-1040-CNC |
|---|
| Диаметр проволоки | Ø0.3 ~ Ø2.5 мм | Ø2 ~ Ø4 мм |
|---|
| Макс. внешний диаметр | Ø50 мм | Ø120 мм |
|---|
| Макс. скорость подачи проволоки | 95 м/мин | 78 м/мин |
|---|
| Количество осей | 10 осей | 3-12 осей |
|---|
| Количество приводов подачи проволоки | 2 пары | 3 пары |
|---|
| Общая мощность | 12.1 кВт | 20.5 кВт |
|---|
| Сервомотор привода подачи проволоки | 2.7 кВт | 7.5 кВт |
|---|
| Сервомотор главной оси | 1.0 кВт | 1 кВт |
|---|
| Сервомотор слайдера | 1.0 × 7 кВт | 1.5 × 7 кВт |
|---|
| Двигающийся сервомотор слайдера | 0.4 кВт | 1.5 кВт |
|---|
| Внешние габариты оборудования | 1670 × 900 × 1700 мм | 1900 × 1100 × 1800 мм |
|---|
| Вес нетто | 950 кг | 2000 кг |
|---|
