ЛИТЬЕВЫЕ МАШИНЫ С ХОЛОДНОЙ КАМЕРОЙ ПРЕССОВАНИЯ

(нажмите на вкладку, чтобы посмотреть спецификацию)

Особенности литьевых машин с холодной камерой прессования

(нажмите на фото для увеличения изображения)

Коленно рычажное соединение

Коленно рычажное соединение из стали марки FCS55 с втулкой из бронзы (самосмазывающейся) пр-ва Япония, хромированные шпильки продляют срок службы машины снижая затраты на обслуживание (опция).

Жесткая короткая станина инжекции С-формы

Жесткая короткая станина инжекции С-формы выполнена из цельного куска металла обеспечивает прочность и устойчивость неподвижной пресс-формы. Воздействие на цент гидравлического цилиндра впрыска сведено к минимуму во время наладки, что увеличивает срок службы наконечника плунжера и втулки.

Плавная гидролиния (цепь)

Плавная гидролиния (цепь) оснащена аккумуляторами которые соединены непосредственно с цилиндром, что минимизирует скачки давления и напряжения. Система фиксирует потери давления и реагирует на изменения быстро и эффективно.

Панель управления

Панель управления с ЧПУ, тип VP (опция) может быть интегрирована с системой Windows CE и промышленным компьютером. Система способна отображать кривую инжекции, усилие зажима и контролируемые параметры.

Электрический двигатель, гидравлический насос

Электрический двигатель, гидравлический насос с двумя лопастями, пропорциональный клапан, проточный клапан имеют энергосберегающий дизайн конструкции. Оператор может устанавливать и контролировать давление и скорость расхода материалов регулятором.

Измерительные приборы

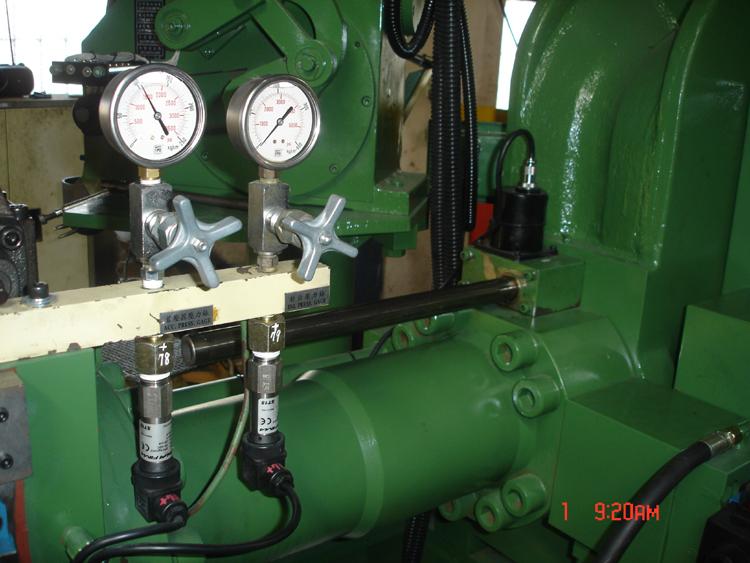

Измерительные приборы хода инжекции, датчики давления (стандартная комплектация) передают информацию о состоянии оборудования на экран монитора.

Регулируемый передвижной башмак

Регулируемый передвижной башмак плиты оборудования регулируется при помощи шестигранного винта. Прокладку между литым башмаком и термически обработанным направляющим ремнем выполняет волоконный материал пр-ва США, что увеличивает срок службы машины по сравнению с применением бронзы в качестве прокладки.

Устройство для автоматического разбавления и насос.

Бак изготовлен из нержавеющей стали, оснащен диафрагменным насосом про-ва США, разбавитель (дилютер) про-ва Англии. Бак также оснащен датчиком и электронной системой аварийной сигнализации. Техническое обслуживание: полная автоматизация литья и разбавления. Сохранение литья до 30%.

Система инжекции,
модель RG-150V5

Система зажима,
модель RG-150V5

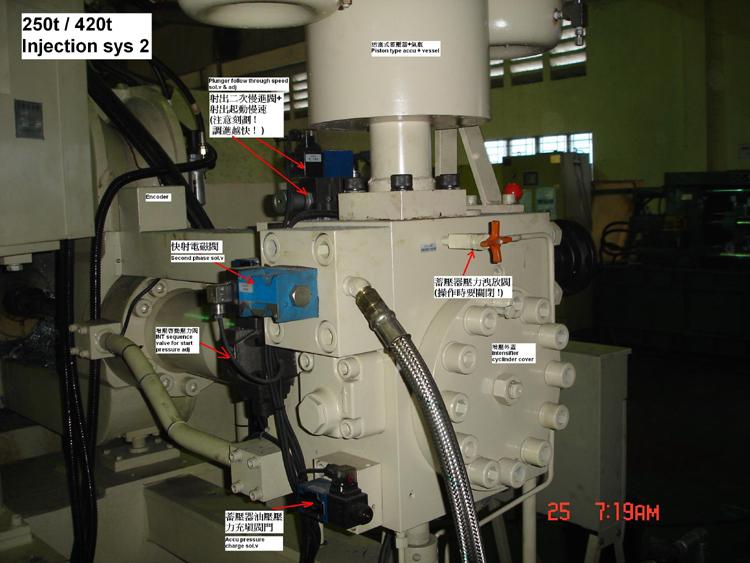

Система инжекции,
модель RG-250/420V5

Система зажима,
модель RG-250/420V5

Система инжекции,
модель RG-650/800V5

Узел инжекции,
модель RG-800V5

Рабочий узел
машины

Модель оборудования и технические характеристики литьевых машин с холодной камерой прессования

1/2

	Наименование	Единица	RG-100V5			RG-150V5			RG-250V5
ЗАЖИМ	Узел управления		программируемый контролер сенсорный экран			программируемый контролер сенсорный экран			программируемый контролер сенсорный экран
	Узел инжекции		3 фазы			3 фазы			3 фазы
	Контроллер инжекции замкнутого типа		отсутствует			опция			опция
	Усилие зажима	тонн	100			150			250
	Подштамповая плита	мм	620х620			730x730			890x890
	Световой просвет между колоннами	мм	395х395			465x465			585x585
	Ход пресс-формы	мм	275			357			435
	Высота пресс-формы	мм	200-450			250-500			250-600
	Индикатор зажима пресс-формы		стандартный			стандартный			стандартный
ИНЖЕКЦИЯ	Усилие инжекции	тонн	16.6			18.2			27
	Коэффициент мультипликации		2.1			2.1			2.55
	Ход инжекции	мм	355			355			420
	Глубина проникания наконечника плунжера	мм	155			150			160
	Положение инжекции	мм	-100			-100			-145
	Давление инжекции	кг/см²	100			110-130			110-140
	Макс. скорость инжекции	м/сек.	5			5			5
	Доступный диаметр плунжера	мм	42/45/50			45/50/60			50/60/70
ВЫТАЛКИВАНИЕ	Усилие выталкивания	тонн	7.1			7.9			12.3
	Ход выталкивания	мм	50			75			90
СЕРДЕЧНИК (ПУАНСОН)	Пуансон №1 выпускной	дюйм х кол-во	1/2			1/2 x 2 шт.			3/4 x 2 шт.
	Пуансон №2 выпускной	дюйм х кол-во	отсутствует			1/2 x 1 шт.			3/4 x 2 шт.
	Пуансон №3 выпускной	дюйм х кол-во	отсутствует			отсутствует			отсутствует
ПРОИЗВОДИТЕЛЬНОСТЬ	Диаметр плунжера	мм	42	45	50	45	50	60	50	60	70
	Давление инжекции	кг/см²	455 658	404 584	290 421	522 1056	422 856	293 594	687 1374	477 954	350 700
	Площадь отливки	см²	176 122	198 137	276 190	239 118	296 146	426 210	363 181	524 262	714 357
	Объем отливки	см³	245	275	383	362	447	644	540	777	1058
	Вес отливки	кгс	0.64	0.90	1.00	0.92	1.16	1.64	1.40	2.02	2.75
СИСТЕМА ОХЛАЖДЕНИЯ	Диаметр впускного штуцера подачи воды пресс-формы	дюйм	1			1			1
	Диаметр выпускного штуцера подачи воды пресс-формы	дюйм	2			2			2
	Диаметр впускного штуцера подачи гидравлической жидкости машины	дюйм	1			1			1
	Диаметр выпускного штуцера подачи гидравлической жидкости машины	дюйм	1			1			1
	Водяной кран неподвижной плиты	дюйм х кол-во	3/8 х 5 шт.			3/8 х 5 шт.			3/8 х 7 шт.
	Водяной кран подвижной плиты	дюйм х кол-во	3/8 х 5 шт.			3/8 х 5 шт.			3/8 х 7 шт.
	Расход гидравлической жидкости	Л/мин	40			40			40
	Расход воды на охлаждение пресс-формы	Л/мин	25-50			25-50			30-70
МОЩНОСТЬ	Двигатель	кВт	11.25			15			22.5
	Напряжение	В	переменный ток 220В/380В			переменный ток 220В/380В			переменный ток 220В/380В
	Гидравлическая система энергосбережения		опция			опция			опция
РАЗМЕРЫ	Габариты машины	ДхШхВ, мм	4230х1640х1960			4600х1740х2300			5030x1800x2040
	Вес машины	тонн	4.2			6			10.5
	Объем гидравлического масляного бака	Л	400			600			800

Модель оборудования и технические характеристики литьевых машин с холодной камерой прессования

2/2

	Наименование	Единица	RG-420V5			RG-650V5/XL			RG-900V5
ЗАЖИМ	Узел управления		программируемый контролер сенсорный экран			программируемый контролер сенсорный экран			программируемый контролер сенсорный экран
	Узел инжекции		3 фазы			3 фазы			3 фазы
	Контроллер инжекции замкнутого типа		опция			опция			опция
	Усилие зажима	тонн	420			650			900
	Подштамповая плита	мм	1000x1000			1280x1280			1432x1432
	Световой просвет между колоннами	мм	650x650			750x750/850x850			950x950
	Ход пресс-формы	мм	470			660			760
	Высота пресс-формы	мм	300-700			350-900			400-950
	Индикатор зажима пресс-формы		стандартный			стандартный			стандартный
ИНЖЕКЦИЯ	Усилие инжекции	тонн	35			54.5			63
	Коэффициент мультипликации		2.3			2.55			2.55
	Ход инжекции	мм	500			630			680
	Глубина проникания наконечника плунжера	мм	185			300			300
	Положение инжекции	мм	-150			-250			-275
	Давление инжекции	кг/см²	110-140			110-140			110-140
	Макс. скорость инжекции	м/сек.	5			5			5
	Доступный диаметр плунжера	мм	60/70/80			70/80/90			80/90/100
ВЫТАЛКИВАНИЕ	Усилие выталкивания	тонн	20			31			36
	Ход выталкивания	мм	120			125			125
СЕРДЕЧНИК (ПУАНСОН)	Пуансон №1 выпускной	дюйм х кол-во	3/4 x 2 шт.			3/4 x 2 шт.			3/4 x 2 шт.
	Пуансон №2 выпускной	дюйм х кол-во	3/4 x 1 шт.			3/4 x 1 шт.			3/4 x 1 шт.
	Пуансон №3 выпускной	дюйм х кол-во	отсутствует			3/4 x 1 шт.			1/2 x 1 шт.
ПРОИЗВОДИТЕЛЬНОСТЬ	Диаметр плунжера	мм	60	70	80	70	80	90	80	90	100
	Давление инжекции	кг/см²	600 1200	441 882	337 674	707 1416	541 1084	427 857	600 1200	480 960	385 770
	Площадь отливки	см²	700 350	952 476	1246 623	919 459	1201 599	1522 775	1320 660	1660 830	2088 1040
	Объем отливки	см³	904	1230	1607	1788	2336	2956	2635	3340	4120
	Вес отливки	кгс	2.35	3.20	4.18	4.64	6.07	7.68	6.80	8.70	10.70
СИСТЕМА ОХЛАЖДЕНИЯ	Диаметр впускного штуцера подачи воды пресс-формы	дюйм	1			1. 1/4			1. 1/4
	Диаметр выпускного штуцера подачи воды пресс-формы	дюйм	2			2. 1/2			2. 1/2
	Диаметр впускного штуцера подачи гидравлической жидкости машины	дюйм	1			1			1
	Диаметр выпускного штуцера подачи гидравлической жидкости машины	дюйм	1			1			1
	Водяной кран неподвижной плиты	дюйм х кол-во	3/8 х 7 шт.			3/8 х 11 шт.			3/8 х 11 шт.
	Водяной кран подвижной плиты	дюйм х кол-во	3/8 х 7 шт.			3/8 х 15 шт.			3/8 х 15 шт.
	Расход гидравлической жидкости	Л/мин	40			80			100
	Расход воды на охлаждение пресс-формы	Л/мин	30-70			50-90			70-150
МОЩНОСТЬ	Двигатель	кВт	22.5			37.5			45
	Напряжение	В	переменный ток 220В/380В			переменный ток 220В/380В			переменный ток 220В/380В
	Гидравлическая система энергосбережения		опция			опция			опция
РАЗМЕРЫ	Габариты машины	ДхШхВ, мм	6500x2200x2500			7800x1800x2300			8580x2100x2660
	Вес машины	тонн	16			25.5/28			39
	Объем гидравлического масляного бака	Л	800			1200			1800
