ВЫСАДОЧНЫЕ ПУАНСОНЫ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ СТАНКОВ

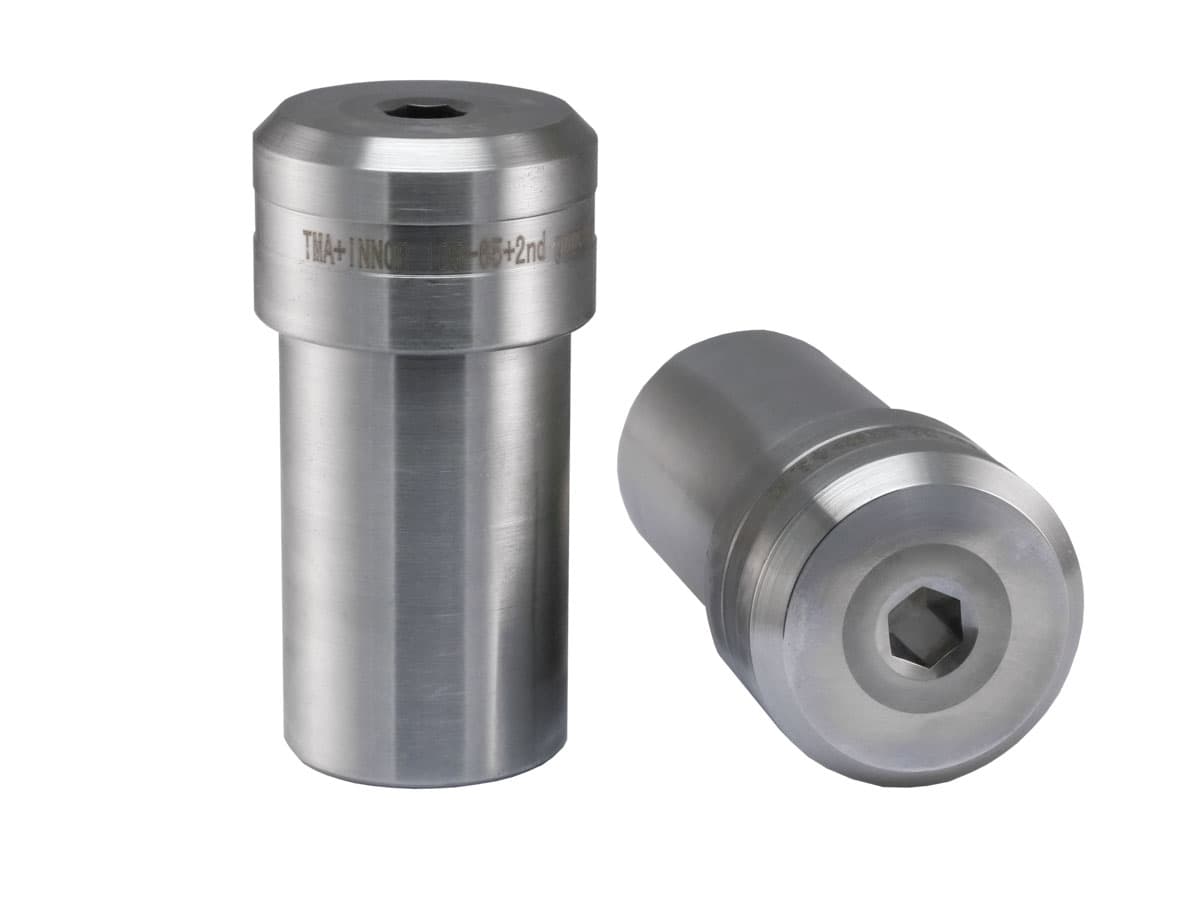

ТМА пуансоны второго удара для саморезов и винтов ТМА пуансоны второго удара для саморезов и винтов ТМА пуансоны второго удара для саморезов и винтов TMA second header carbide punches TMA пуансон второго удара для кровельных саморезов с шестигранной шляпкой

У нас Вы можете заказать и приобрести пуансоны для холодной высадки шлицев крепежа стандартов JIS, JCIS, ANSI, DIN, ISO,TORX, PHILLIPS, ГОСТ. Кроме того, мы реализуем и производим пуансоны, изготовленные по чертежам Заказчика и отраслевым стандартам предприятий. На странице каталога инструмента Вы найдете все необходимое для высадки шлицев крепежа с описанием и характеристиками.

Ознакомиться с каталогом можно кликнув по ссылке (скачать в PDF формате чертёж болта).

Пуансоны второго удара - чистовые пуансоны по стандартам PHILLIPS, POZI, для шестигранных, квадратных и шлицевых головок, специальные пуансоны по чертежам заказчика предназначенные для высадки и формирования головок нестандартных метизов.

Материал- твердосплавный материал (карбид вольфрама), быстрорежущая сталь




Заказ пуансонов второго удара

При заказе пуансонов необходимо указать следующее:

  1. Материал штампуемых метизов (углеродистая либо нержавеющая сталь, либо др.)
  2. Вид головки метиза, стандарт штампуемых метизов (JIS, ANSI, DIN, ISO, TORX, PHILLIPS, ГОСТ и т.д.)
  3. Наружный диаметр и длина пуансона D x L (12 x 25 мм 11.11 x 25.40 мм, 14 x 25 мм, 14.29 x 25.40 мм, 18 x 25 мм, 22.22 x 25.40 мм, 23 x 25 мм, 25.40 x 25.40 мм, 25 x 25 мм, 30 x 25 мм)
  4. Покрытие рабочей поверхности части пуансона:
    • Без нанесения покрытия
    • Покрытие TiN (нитрид + титан = титановый нитрид) - желтого цвета
    • Покрытие ALiXCN (алюминий + титан + хром + нитрид ) – чёрного цвета (увеличивает стойкость инструмента на 20-25 %)
    • TiCN, (титановый карбонитрид) – сине-серое
    • TiAlN (алюминиевый нитрид титана) – серо-голубой или темно-серый или фиолетово-серый
    • Alcrona (AlCrN) ( алюминиевый нитрид хрома) – голубо -серый цвет, представляет собой покрытие без титана для широкого применения при обработке и формовании. Alcrona обладает замечательной износостойкостью при низких скоростях и подаче и при высоких механических нагрузках. На более высоких скоростях, когда важны жесткость и стойкость к окислению, Alcrona превосходит по сравнению с покрытиями на основе титана с рабочей температурой до 1100°C


Характеристики и свойства покрытий пуансонов

ВидTiN (титановый нитрид)TiCN (титановый карбонитрид)TiAlN (алюминиевый нитрид титана)TiAlN (алюминиевый нитрид титана)TiAlN (алюминиевый нитрид титана)
Твердость по Виккерсу24003500340045003300
Показатель шероховатости поверхности (сухая)0.40.20.50.450.30-0.35
Толщина слоя (микрон)1-5 µm1-4 µm1-4 µm1-4 µm0.1 µm
Цвет покрытиязолотойсине-серыйсеро-голубойтёмно-серыйфиолетово-серый
Критическая температура оксидации600°C400°C1650°C1200°C900°C
Характеристики покрытияУниверсальное покрытие; хорошая стойкость к износу и коррозии; биосовместимостьТвердость и хорошая стойкость к износу при тренииХорошая прочность и защита от коррозииВысокая твердость, термостойкость и коррозионная стойкостьНаноповерхность с хорошей термической стойкостью
При заказе пуансонов второго удара для нестандартных головок метизов в соответствии с чертежами заказчика необходимо предоставлять чертежи головок метизов

В случае отсутствия чертежей пуансонов, мы самостоятельно разрабатываем дизайн самого инструмент и оснастки на основании чертежей готовых изделий и технических требований (при этом необходимо уточнить размер посадочных мест для оснастки, модель используемых станков и диаметр проволоки, используемый для высадки крепежа, метизов и деталей)

Примечание: при заказе пуансонов существует минимальная партия заказа, размер которой зависит от типа и размеров заказываемого пуансона, обычно минимальный заказ составляет 50 шт.


Шлиц крестообразный
  • Шлиц крестообразный
  • Шлиц прямой
  • Шлиц комбинированный типа крестообразный + прямой


Шлиц комбинированный типа Pozidriv (PZ)+ прямой
  • Шлиц крестообразный типа Pozidriv (PZ)
  • Шлиц комбинированный типа Pozidriv (PZ)+ прямой


Шлиц шестигранный
  • Шлиц квадратный
  • Шлиц шестигранный
  • Шлиц комбинированный квадратный
  • Шлиц комбинированный шестигранный


Шлиц комбинированный TORX
  • Шестиконечная звезда типа TORX
  • Шлиц комбинированный TORX
  • Шлиц TORX Tamper Resistance


Шлиц TORX Plus AUTOSERT
  • Шлиц TORX Plus
  • Шлиц комбинированный TORX Plus
  • Шлиц TORX PlusTamper Resistance
  • Шлиц TORX Plus AUTOSERT


Шлиц TORX Tamper Resistance
  • Шлиц TORX
  • Шлиц TORX Tamper Resistance


Шлиц TORX Plus
  • Шлиц TORX Plus
  • Шлиц TORX Tamper Resistance
  • Шлиц TORX Plus AUTOSERT


Другие пуансоны, выталкиватели
  • Пуансоны карбидные


Твердосплавный инструмент для холодной высадки
  • Твердосплавный инструмент для холодной высадки


Пуансоны широко используются при маркировке, штамповке и прессовании материалов, например высадке шлицев крепежных изделий шурупов, винтов, саморезов в метизной промышленности. Шлиц служит для эффективной передачи момента вращения и давления на головку заготовки. Сейчас применяются самые разные типы и виды шлицов, помимо традиционных, таких как крестовые PH/PZ/ или прямой (Slot), все большее распространение получают и другие типы: трехлучевой Tri-Wing, четырехлучевой, с внутренним шестигранником и многие другие.


Тайвань Метиз Альянс комплектует со склада, а также под заказ с заводов-производителей пуансоны для высадки разнообразных видов шлицев:

Прямой шлиц (SL) - наиболее популярный и простейший вид шлица. Представляет собой прямой паз, проходящий через центр головки крепёжного изделия. Недостаток данного шлица в том, что из-за отсутствия чёткой центрации, отвёртка часто вылетает из паза, при этом края самого шлица «срываются», что особенно характерно для высоких затяжных усилий. По этой причине плоский шлиц плохо пригоден для сборки механизмов и точных изделий.
Крестообразный шлиц Phillips (PH) широко распространенный вид отверстия в крепёжном изделии. Основные разновидности – традиционный Phillips и более современный Pozidriv.
Двойной шлиц Pozi (PZ). Шлиц Pozidriv является улучшенной версией Phillips, и используется в производстве шурупов и саморезов по дереву. Отвёртки Pozidriv при использовании не выталкиваются из шлица – образуется более устойчивое сцепление, которое уменьшает износ биты и самой детали.
Комбинированный шлиц Phillips + прямой шлиц. Это достаточно распространенный шлиц, совмещающий в себе крестообразный и плоский шлицы.
Комбинированный шлиц Pozi + прямой шлиц
Квадратный шлиц Наружный шлиц под квадрат может использоваться в паре с разводными гаечными ключами, обычными гаечными ключами с зевом соответствующего размера, а также 8- или 12-конечными накидными гаечными ключами.
Шлиц JCIS. Один из широко применяемых в радиоэлектронике
Шестигранник Шестигранная форма головки болта предпочтительнее квадратной, так как позволяет вращать болт в труднодоступных местах с минимально доступным углом поворота инструмента. В качестве инструмента используются рожковые ключи, сменные головки, накидные ключи с шестигранным и 12-гранным пазом.
Шестигранный шлиц (HX). Винты с шестигранным шлицем используется в машиностроении, мебельной, авиационной и автомобильной промышленности.
Внутренний шестигранник антивандальный содержит центральный штифт, который препятствует использованию обычных шестигранных ключей и требующий специальной версии с углублением по центру. Центральный штифт также мешает повороту винта маленькой плоской отверткой подходящего размера.
Трехкрылый шлиц (Tri-Wing) Шлиц типа представляет собой трехлучевую фигуру, у которой лучи смещены относительно радиуса, и не сходятся в одной точке, образуя в центре трехгранное углубление. На сегодняшний день данный крепеж можно увидеть в электронных устройствах как защиту от несанкционированного ремонта.
Четырёхкрылый шлиц (Torq-set) крестообразный шлиц для крепежа с высокими требованиями по усилию затяжки. Пазы немного смещены и не пересекаются в одной точке. Хоть это и крестообразный шлиц, отвертки для шлицов типа phillips и pozidriv в него не входят. Крепеж с данным видом шлица используется в военной авиации.
Шлиц двузубая вилка (Spanner head) Спаннер, или шлиц под вилочный ключ вид шлица в виде двух отверстий, или плоского шлица с выступом в центре. Шлиц используется как антивандальный — для крепления лифтовых панелей, досок объявлений и т. д.
Шлиц One Way Шлиц одностороннего действия, также известный как One-way специально спроектирован для возможного вращения только в одном направлении. При попытке откручивания такого крепежа, инструмент будет выталкивать из шлица, при этом для закручивания пригодна обычная отвертка с плоским шлицем.
Шестилучевая звездочка Torx (TX). Этот шлиц способен передавать большой момент вращения без деформации биты и инструмента. Крепёж со шлицем TX обычно используется в технике: автомобилях, велосипедах, тормозных системах, разнообразных сборных металлических конструкциях, жёстких дисках компьютеров, банкоматах, потребительской электронике и топливной аппаратуре.
Шестилучевая звездочка Torx Plus - патентованная улучшенная версия шлица типа Torx. Имеет укороченные лучи, обеспечивая еще больший момент затяжки и уменьшая нагрузку на инструмент. Существует версия как внутреннего шлица, так и наружного.
Шлиц Torx Tamper. Шестилучевая звездочка с центрирующим штифтом (TXH) предотвращает непреднамеренное снятие шурупа
Комбинированный шлиц Torx + прямой шлиц Крепежные изделия с таким комбинированным шлицем дают все преимущества звездообразного шлица при производстве, и удобство при ремонте, позволяя обойтись только плоской отверткой. Головка винта имеет буртик по краю, который не дает плоской отвертке соскальзывать за пределы шлица.
Шлиц Polydrive Шлиц polydrive, также известный как RIBE, представляет собой звездообразный шлиц с закругленными вершинами звезды. Применяется в автомобильной промышленности для задач, требующих высокого момента затяжки.
Шлиц Тройной квадрат (XZN) получен наложением трех квадратов со взаимным поворотом на 30°. Полученная 12-конечная звезда имеет угол 90° при вершине. Размер квадрата аналогичен применяемому в шлице Робертсона, поэтому крепеж может быть повернут отверткой для системы Робертсона, но с значительно меньшим максимально допустимым моментом.
Шлиц двенадцатилучевая "звездочка" устаревший, преимуществом шлица было отсутствие выталкивания инструмента, что обеспечило использование шлицов в задачах требующих помимо антивандальности высоких значений затягивающего момента.
Шлиц двенадцатилучевой (Double Hex) Шлиц получен наложением двух шестигранников с образованием 12-гранной звезды и может быть повернут при помощи обычного шестигранника. Потенциально такой шлиц можете передавать больший крутящий момент, чем простой шестигранник, но требует высокой точности изготовления и качества металла, во избежание срыва граней.
Шлиц внутренний Bristol Преимуществом конструкции данного шлица являетсся правильный перпендикулярный, а не касательный вектор приложения силы при вращении шлица инструментом, что минимизирует опасность срыва шлица. По этой причине шлиц типа «Бристоль» используется в мягких металлах.
Шлиц Pentalobe — пятилучевой шлиц, разработанный компанией Apple и используемый ею в своих продуктах для ограничения несанкционированной разборки.
Комбинированный квадратный шлиц + прямой шлиц
Комбинированный крестообразный шлиц + квадратный шлиц
Квадратный шлиц Robertson (SQ). Сейчас конструкция шлицевого зажима с рабочей частью квадратного сечения, применяется для головок слесарного инструмента и в крепёжных изделиях. Шлиц Робертсона предназначен для быстрой смены головок ручного инструмента с высокой надежностью.
Шлиц с треугольной головкой (TR) и прочие шлицы  специальной формы - вид секретного шлица, используемый железнодорожными, пожарными службами, а также в радиоэлектронике.
